Вертикальный многоступенчатый центробежный насос DL

Первая страница >> Демонстрация продукции

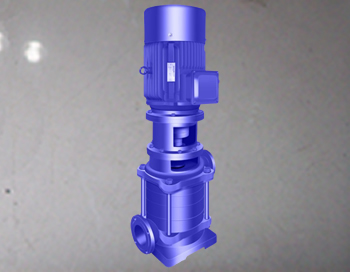

Вертикальный многоступенчатый центробежный насос DL

    Вертикальный многоступенчатый центробежный насос DL применяет модель водяной силы насоса IS государственной рекомендуемой используемой продукции высокой экономии энергии, применяет вертикальную многоступенчатую многосекционную структуру. Стерженью объединяется участок входа воды, средний участок, участок выхода воды в целом. Для насоса каждой категории устанавливаются крыльчатка, одно крыло. Осевая сила решается методом баланса водяной силы, остаточная осевая сила поддерживается подшипником шариковой оси, совершается смазка масляным жиром. В уплотнении оси применяется мягкое заполнение или механическое уплотнение. Продукция исполняет стандарт «тип вертикального многоступенчатого центробежного насоса и основной параметр» JB/T2727-93. Оно в главном используется в снабжении разбавленной чистой воды, чистой воды, некоррозирующей чистой воды, невзрываемой чистой воды и других жидкостей без твердого зерна или волокна как вода физического и химического свойств.
Сфера использования:
Это широко используется в пожарном и жизненном водоснабжении высотного здания, и транспорте циркуляционной холодной воды агрегата кондиционера.
Основное использование:
   Вертикальный многоступенчатый центробежный насос DL в главном используется в жизненном водоснабжении высотного здания, пожарном водоснабжении постоянного давления, автоматическом спринклерном орошении, водоснабжении автоматического водяного экрана и др., водоснабжении и водоотливе руды, далеком водоснабжении, использовании комплектации различных оборудований и водопотреблении различных производственных технологий и др.. Температура использования среды вертикального многоступенчатого центробежного насоса DL не более 80℃, температура использования среды вертикального многоступенчатого центробежного насоса DLR не более 120℃.
Условие использования вертикального многоступенчатого центробежного насоса DL:
1.Используемая среда как вода, вязкость движения<150mm2/s, и отсутствует твердое зерно, отсутствует коррозивное свойство;
2. Высота над уровнем моря окружающей среды вертикального многоступенчатого центробежного насоса DL<1000м, когда более этого значения, надо предоставлять при заказе, чтобы этот завод предоставлял надежные продукции вам;
  3. Температура использования среды -15℃～120℃;
   4. Максимальное рабочее давление системы≤2.5MPa;
  5. Температура окружающей среды менее 40℃, относительная влажность 95%.
Характеристика продукции вертикального многоступенчатого центробежного насоса:
  1. Модель водяной силы передова, эффект высок, сфера свойства широка.
  2. Структура абсолютно нова, движение надежно: отменяется балансный барабан, для осевой силы совершается баланс водяными силами, окончательно решаются проблемы легкой ржавчины балансного барабана, легкого зажима, легкого износа; гарантируется надежность движения.
  3. Малые расходы ремонта и движения: применяется качественное механическое уплотнение, имеются сопротивление износа, отсутствие утечки, вечный срок использования, низкая авария, малые расходы ремонта и движени.
  4. Движение стабильно, шум низок; применяется электродвигатель низкой скоростью вращения, движение насоса стабильно, шум низок.
  5. Вертикальная структура, земельный участок мал.

Параметр техники：
Течение：4.2-504m3/h；
Напор：24-240m；
Мощность：1.5-450kw；
Скорость вращения：1480r/min；
Калибр：φ40-φ250；
Сфера температуры：0-+90℃；
  Рабочее давление：≤2.4Mpa。

Таблица параметра свойства:

Модель насоса	Категория	Течение(m³/h)	Течение(L/S)	Напор (m)	Скорость вращения (r/min)	Мощность оси(kw)	Мощность электродвигателя (kw)	Эффект (%)	Всасывающий ход (m)	Кавитационный запас (m)
40DL	2	6.2	1.72	23.6	1450	0.92	1.5	40	7	3.19
	3	6.2	1.72	35.4		1.38	2.2	40	7	3.19
	4	6.2	1.72	47.2		1.84	3	40	7	3.19
	5	6.2	1.72	59		2.30	4	40	7	3.19
	6	6.2	1.72	70.8		2.75	4	40	7	3.19
	7	6.2	1.72	82.6		3.22	5.5	40	7	3.19
	8	6.2	1.72	94.4		3.68	5.5	40	7	3.19
	9	6.2	1.72	106.2		4.14	7.5	40	7	3.19
	10	6.2	1.72	118		4.60	7.5	40	7	3.19
	11	6.2	1.72	129.8		5.06	7.5	40	7	3.19
	12	6.2	1.72	141.6		5.52	11	40	7	3.19
50DL	2	12.6	3.5	24.4	1450	1.55	3	54	7.6	2.66
	3	12.6	3.5	36.6		2.33	3	54	7.6	2.66
	4	12.6	3.5	48.8		3.10	4	54	7.6	2.66
	5	12.6	3.5	61		3.88	5.5	54	7.6	2.66
	6	12.6	3.5	73.2		4.65	5.5	54	7.6	2.66
	7	12.6	3.5	85.4		5.43	7.5	54	7.6	2.66
	8	12.6	3.5	97.6		6.20	7.5	54	7.6	2.66
	9	12.6	3.5	109.8		6.98	11	54	7.6	2.66
	10	12.6	3.5	122		7.75	11	54	7.6	2.66
65DL	2	30	8.33	32	1450	4.22	5.5	62	7.6	2.82
	3	30	8.33	48		6.33	7.5	62	7.6	2.82
	4	30	8.33	64		8.44	11	62	7.6	2.82
	5	30	8.33	80		10.55	15	62	7.6	2.82
	6	30	8.33	96		12.66	15	62	7.6	2.82
	7	30	8.33	112		14.77	18.5	62	7.6	2.82
	8	30	8.33	128		16.88	22	62	7.6	2.82
	9	30	8.33	144		18.99	22	62	7.6	2.82
	10	30	8.33	160		21.1	30	62	7.6	2.82
80DL	2	50.4	14	40	1450	7.84	11	70	7.8	22.49
	3	50.4	14	60		11.76	15	70	7.8	2.49
	4	50.4	14	80		15.68	22	70	7.8	2.49
	5	50.4	14	100		19.60	30	70	7.8	2.49
	6	50.4	14	120		23.52	30	70	7.8	2.49
	7	50.4	14	140		27.44	37	70	7.8	2.49
	8	50.4	14	160		31.36	45	70	7.8	2.49
	9	50.4	14	180		35.28	45	70	7.8	2.49
	10	50.4	14	200		39.20	55	70	7.8	2.49
100DL -72-20	2	72	20	40	1450	10.9	15	72	8	2.8
	3	72	20	60		10.9	18.5	72	8	2.8
	4	72	20	80		10.9	30	72	8	2.8
	5	72	20	100		10.9	37	72	8	2.8
	6	72	20	120		10.9	37	72	8	2.8
	7	72	20	140		10.9	45	72	8	2.8
	8	72	20	160		10.9	55	72	8	2.8
	9	72	20	180		10.9	55	72	8	2.8
	10	72	20	200		54.4	70	72	8	2.8
100DL- 100-20	2	100	27.8	40	1450	15.14	18.5	72	7.2	3.53
	3	100	27.8	60		22.72	30	72	7.2	3.53
	4	100	27.8	80		30.28	37	72	7.2	3.53
	5	100	27.8	100		37.86	45	72	7.2	3.53
	6	100	27.8	120		45.39	55	72	7.2	3.53
	7	100	27.8	140		53.0	75	72	7.2	3.53
	8	100	27.8	160		60.57	75	72	7.2	3.53
	9	100	27.8	180		68.14	90	72	7.2	3.53
	10	100	27.8	200		75.71	90	72	7.2	3.53
150DL- 150-20	2	150	27.8	40	1450	20.42	30	80	5.7	2.8
	3	150	27.8	60		30.63	37	80	5.7	2.8
	4	150	27.8	80		40.84	45	80	5.7	2.8
	5	150	27.8	100		51.05	55	80	5.7	2.8
	6	150	27.8	120		61.26	75	80	5.7	2.8
	7	150	27.8	140		74.47	75	80	5.7	2.8
	8	150	27.8	160		81.68	90	80	5.7	2.8
200DL- 280-30	2	280	41.6	60	1450	55.79	90	84	6.0	3.7
	3	280	41.6	90		83.69	110	84	6.0	3.7
	4	280	41.6	120		111.57	132	84	6.0	3.7
	5	280	41.6	150		139.47	160	84	6.0	3.7
	6	280	41.6	180		163.38	200	84	6.0	3.7
