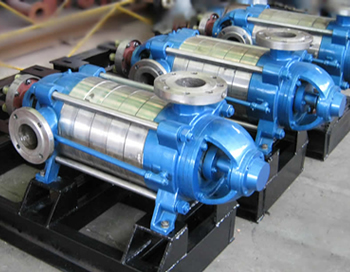

Горизонтальный многоступенчатый центробежный насос из нержавеющей стали D, DF
Горизонтальный многоступенчатый центробежный насос из нержавеющей стали D, DF
Характеристика структуры:
Многоступенчатый центробежный насос D применяет многоступенчатый секционный тип, вход находится на верхней части участка входа воды, образовывается горизонтальное направление, выход находится на вертикальном направлении участка воды, напором изменяется категория насоса, степень сборки насоса прямо влияет на свойство, особенно влияет на выход каждой крыльчатки и входной и выходной центр направляющего крыла, в том числе малое отклонение ведет к уменьшению течения насоса, напором уменьшается разность эффекта, в проверке и сборке необходимо обращать.
Главная часть многоступенчатого центробежного насоса D: участок входа воды, средний участок, участок выхода воды, крыльчатка, шибер направляющего крыла, направляющее крыло участка выхода воды, ось, уплотнительное кольцо, балансное кольцо, втулка, конечная крышка и корпус подшипника.
Участок входа воды, средний участок, шибер направляющего крыла, направляющее крыло участка выхода воды, участок выхода воды, конечная крышка изготовляются из чугуна, совместно образовывается насосное рабочее помещение.
Крыльчатка изготовляется из чугуна, в внутренней части имеется лопатка, жидкость входит по одной стороне оси, давление на передней и задней стороне крыльчатки неодинаково, от этого необходимо иметься осевая сила, эта осевая сила поддерживается балансным диском, в изготовлении крыльчатки совершается статическое балансное испытание.
Ось изготовляется из углеродисой стали, в середине крыльчатка определяется на оси шпонкой, втулкой и гайкой втулки. На одном конце оси устанавливается часть муфты, которая прямо соединяется с электродвигателем.
Уплотнительное кольцо изготовляется из чугуна, избегается возвращение насосной воды высокого давления в часть входа воды, отдельно определяется на участке входа воды и среднем участке, это быстроизнашивающейся деталью, после износа оно заменяется запасной деталью.
Балансное кольцо изготовляется из чугуна, определяется на участке выхода воды, из его и баланса состоит балансное устройство.
Балансный диск изготовляются из чугуна от износа, монтируется на оси, находится между участком выхода воды и конечной крышкой в цели балансирования осевой силы.
Втулка изготовляется из чугуна, находится на помещении заполнения материала, используется в определении крыльчатки и защиты оси насоса, это быстроизнашивающейся деталью, после износа оно заменяется запасной деталью.
Подшипник является однорядным радиальным шариковым подшипником, совершается смазка смазочным жиром на кальциевом основонии.
Заполнение имеет действие уплотнения, избегаются вход воздуха и утечка большой жидкости, заполняющее уплотнение состоит из учачтка входа и заполняющего помещения на конечной крышке, заполняющей прижимной крышки, заполняющего кольца и заполнения; малая вода высокого давления входит в заполняющее помещение, и имеет действие уплотнения. Натяжная степень заполнения должно соответствовать требованиям, и не сшилком зятянуто и не сшилком слабо, раствор может вытекать по капле. Если заполнение сшилком зятянуто, ось легко разгорячается, расходуется мощность. Заполнение сшилком слабо, понижается эффект насоса от утечки жидкости.
Характеристика продукции многоступенчатого центробежного насоса D:
1. Модель водяной силы передова, эффект высок, сфера свойства широка.
2. Движение насоса стабильно, шум низок.
3. В уплотнении вала применяется мягкое заполняющее уплотнение или механическое уплотнение, уплотнение безопасно и надежно, структура проста, ремонт удобен и быстр.
4. Ось применяет структуру полного уплотнения, гарантируется не контакт со средой, отсутствует ржавчина, срок службы вечен.
Сфера использования:
Оно используется в промышленности и городском водоснабжении и водоотливе, нагнетательном водоснабжении высотного здания, спринклерном орошении для сада, пожарном повышении давления, далеком водоснабжении, отоплении, циркуляционном повышении давлении холодной и теплой воды для ванной и комплектации оборудования, особенно соответственно используется в водоснабжении для малого котла.
Течение：6.3-300m3/h；
Напор：13-650m；
Мощность：2.2-400KW；
Скорость вращения ：1450-2950r/min；
Калибр：φ50-φ200；
Сфера температуры：≤105℃；
Рабочее давление ：≤3.0Mpa。
Таблица параметра свойства:
| Модель | Течение | Напор | Скорость вращения | Мощность(kw) | Эффект(%) | Допустимый кавитационный запас(m) | |
| m 3 /h | m | r/min | Мощность оси | Мощность электродвигателя | |||
| 50D8×2 | 18 | 19 | 2950 | 1.5 | 2.2 | 62 | 2.3 |
| 50D8×3 | 18 | 28.5 | 2950 | 2.25 | 3 | 62 | 2.3 |
| 50D8×4 | 18 | 38 | 2950 | 3 | 4 | 62 | 2.3 |
| 50D8×5 | 18 | 47.5 | 2950 | 3 .75 | 5.5 | 62 | 2.3 |
| 50D8×6 | 18 | 57 | 2950 | 4.5 | 5.5 | 62 | 2.3 |
| 50D8×7 | 18 | 66.5 | 2950 | 5.25 | 7.5 | 62 | 2.3 |
| 50D8×8 | 18 | 76 | 2950 | 6 | 7.5 | 62 | 2.3 |
| 50D8×9 | 18 | 85.5 | 2950 | 6.75 | 7.5 | 62 | 2.3 |
| 50D8×10 | 18 | 95 | 2950 | 7.5 | 11 | 62 | 2.3 |
| 50D8×11 | 18 | 104.5 | 2950 | 8.25 | 11 | 62 | 2.3 |
| 50D8×12 | 18 | 114 | 2950 | 9 | 11 | 62 | 2.3 |
| 80D12×2 | 32.4 | 22.7 | 2950 | 2.68 | 3 | 75 | 2.8 |
| 80D12×3 | 32.4 | 34.05 | 2950 | 4.02 | 5.5 | 75 | 2.8 |
| 80D12×4 | 32.4 | 45.4 | 2950 | 5.36 | 7.5 | 75 | 2.8 |
| 80D12×5 | 32.4 | 56.75 | 2950 | 6.7 | 7.5 | 75 | 2.8 |
| 80D12×6 | 32.4 | 68.1 | 8.04 | 11 | 75 | 2.8 | |
| 80D12×7 | 32.4 | 79.45 | 2950 | 9.38 | 11 | 75 | 2.8 |
| 80D12×8 | 32.4 | 90.8 | 2950 | 10.72 | 15 | 75 | 2.8 |
| 80D12×9 | 32.4 | 102.15 | 2950 | 11.06 | 15 | 75 | 2.8 |
| 80D12×10 | 32.4 | 113.5 | 2950 | 13.4 | 15 | 75 | 2.8 |
| 80D12×11 | 32.4 | 124.85 | 2950 | 14.74 | 18.5 | 75 | 2.8 |
| 80D12×12 | 32.4 | 136.2 | 2950 | 16.08 | 18.5 | 75 | 2.8 |
| 100D16×2 | 54 | 35.2 | 2950 | 7.2 | 11 | 71.5 | 3.3 |
| 100D16×3 | 54 | 52.8 | 2950 | 10.8 | 15 | 71.5 | 3.3 |
| 100D16×4 | 54 | 70.4 | 2950 | 14.4 | 18.5 | 71.5 | 3.3 |
| 100D16×5 | 54 | 88 | 2950 | 18 | 22 | 71.5 | 3.3 |
| 100D16×6 | 54 | 105.6 | 2950 | 21.6 | 30 | 71.5 | 3.3 |
| 100D16×7 | 54 | 123.2 | 2950 | 25.2 | 30 | 71.5 | 3.3 |
| 100D16×8 | 54 | 140.8 | 2950 | 28.8 | 37 | 71.5 | 3.3 |
| 100D16×9 | 54 | 158.4 | 2950 | 32.4 | 37 | 71.5 | 3.3 |
| 100D16×10 | 54 | 176 | 2950 | 36 | 45 | 71.5 | 3.3 |
| 100D16×11 | 54 | 198.6 | 2950 | 39.6 | 55 | 71.5 | 3.3 |
| 100D16×12 | 54 | 211.2 | 2950 | 43.2 | 55 | 71.5 | 3.3 |
| 125D15×2 | 108 | 40 | 2950 | 15.6 | 18.5 | 76 | 4 |
| 125D15×3 | 108 | 60 | 2950 | 23.4 | 30 | 76 | 4 |
| 125D15×4 | 108 | 80 | 2950 | 31.2 | 37 | 76 | 4 |
| 125D15×5 | 108 | 100 | 2950 | 39 | 45 | 76 | 4 |
| 125D15×6 | 108 | 120 | 2950 | 46.8 | 55 | 76 | 4 |
| 125D15×7 | 108 | 140 | 2950 | 54.6 | 75 | 76 | 4 |
| 125D15×8 | 108 | 160 | 2950 | 62.4 | 75 | 76 | 4 |
| 125D15×9 | 108 | 180 | 2950 | 70.3 | 90 | 76 | 4 |
| 125D15×10 | 108 | 200 | 2950 | 78 | 90 | 76 | 4 |
