D型不锈钢卧式多级离心泵

首页 >> 产品

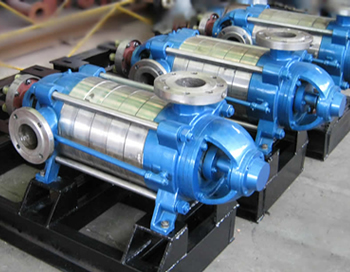

D、DF型不锈钢卧式多级离心泵

结构特点:
        D型系列多级离心泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。水泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
D型系列多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。如果填料太紧,轴套容易发热,同时耗费功率。填料太松,由于液体流失要降低水泵的效率。

D型系列多级离心泵产品特点:
1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。
3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。

适用范围:
适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。
技术参数:
流量:6.3-300m3/h;
扬程:13-650m;
功率:2.2-400KW;
转速:1450-2950r/min;
口径:φ50-φ200;
温度范围:≤105℃;
工作压力:≤3.0Mpa。

性能参数表:

型号 流量 扬程 转速 功率(kw) 效率% 允许汽蚀余量m
m 3 /h m r/min 轴功率 电机功率
50D8×2 18 19 2950 1.5 2.2 62 2.3
50D8×3 18 28.5 2950 2.25 3 62 2.3
50D8×4 18 38 2950 3 4 62 2.3
50D8×5 18 47.5 2950 3 .75 5.5 62 2.3
50D8×6 18 57 2950 4.5 5.5 62 2.3
50D8×7 18 66.5 2950 5.25 7.5 62 2.3
50D8×8 18 76 2950 6 7.5 62 2.3
50D8×9 18 85.5 2950 6.75 7.5 62 2.3
50D8×10 18 95 2950 7.5 11 62 2.3
50D8×11 18 104.5 2950 8.25 11 62 2.3
50D8×12 18 114 2950 9 11 62 2.3
80D12×2 32.4 22.7 2950 2.68 3 75 2.8
80D12×3 32.4 34.05 2950 4.02 5.5 75 2.8
80D12×4 32.4 45.4 2950 5.36 7.5 75 2.8
80D12×5 32.4 56.75 2950 6.7 7.5 75 2.8
80D12×6 32.4 68.1 2950 8.04 11 75 2.8
80D12×7 32.4 79.45 2950 9.38 11 75 2.8
80D12×8 32.4 90.8 2950 10.72 15 75 2.8
80D12×9 32.4 102.15 2950 11.06 15 75 2.8
80D12×10 32.4 113.5 2950 13.4 15 75 2.8
80D12×11 32.4 124.85 2950 14.74 18.5 75 2.8
80D12×12 32.4 136.2 2950 16.08 18.5 75 2.8
100D16×2 54 35.2 2950 7.2 11 71.5 3.3
100D16×3 54 52.8 2950 10.8 15 71.5 3.3
100D16×4 54 70.4 2950 14.4 18.5 71.5 3.3
100D16×5 54 88 2950 18 22 71.5 3.3
100D16×6 54 105.6 2950 21.6 30 71.5 3.3
100D16×7 54 123.2 2950 25.2 30 71.5 3.3
100D16×8 54 140.8 2950 28.8 37 71.5 3.3
100D16×9 54 158.4 2950 32.4 37 71.5 3.3
100D16×10 54 176 2950 36 45 71.5 3.3
100D16×11 54 198.6 2950 39.6 55 71.5 3.3
100D16×12 54 211.2 2950 43.2 55 71.5 3.3
125D15×2 108 40 2950 15.6 18.5 76 4
125D15×3 108 60 2950 23.4 30 76 4
125D15×4 108 80 2950 31.2 37 76 4
125D15×5 108 100 2950 39 45 76 4
125D15×6 108 120 2950 46.8 55 76 4
125D15×7 108 140 2950 54.6 75 76 4
125D15×8 108 160 2950 62.4 75 76 4
125D15×9 108 180 2950 70.3 90 76 4
125D15×10 108 200 2950 78 90 76 4
